Beschreibung eines BTv 4x4 „Führungsstelle“

Erkenntnisstand: 26.10.1981 (Flüchtlingsbefragung)

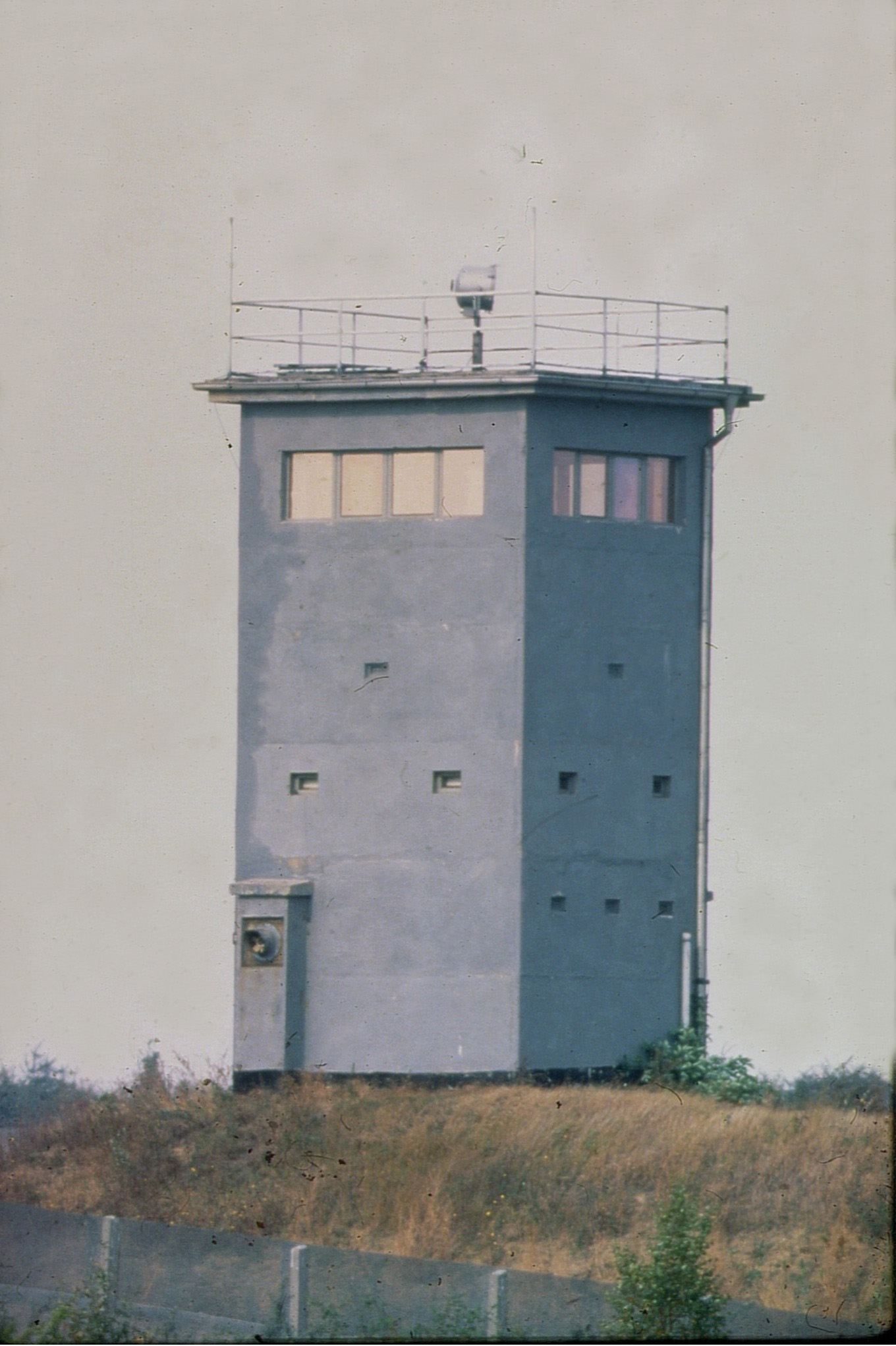

BTv 4x4

Schautafel


BTv 4x4 = Beobachtungsturm viereckig 4x4 Meter in den Grundmaßen



Keller

Raumaufteilung bzw. Ausstattung und Verwendungszweck im Keller ist nicht bekannt. Vermutlich war dort ein Notstromaggregat untergebracht.



Parterre

a) Die Eingangstür, genau in der Mitte einer Turmseite, ist ohne Türschließer.

Die Tür „fällt nicht in das Schloss“, sie bleibt  in jeder Stellung stehen; sie soll nach Vorschrift immer abgeschlossen bleiben, hat ein ganz einfaches Schloss.

Normalerweise ist die Tür abgeschlossen und der Schlüssel steckt von innen.

So kann man von außen nicht einfach aufschließen.

Es gibt eine Sprechanlage zwischen dieser Eingangstür und dem 2. Stock.

Man kann sich darüber miteinander unterhalten. Es gibt keine Fernbedienung für diese Tür; man muss von oben herunter und aufschließen, wenn jemand hereingelassen werden sollte. Wenn man die Tür zuwirft ohne abzuschließen, dann kann man sie mit einer vorhandenen Türklinke öffnen.



b) Im Parterre gibt es vier separate Räume mit je einer Tür, eine Fallklappe als Zugang zum Keller und eine steile, gerade Treppe mit Geländer bzw. Handlauf zum 1. Stock.



Von der Tür aus links gelegen zwei Räume:

- als erstes eine Toilette mit Waschgelegenheit

- zweiter Raum ist ein Akku-Raum - Verwendung der Akkus vermutlich für die Notbeleuchtung des Turmes.



Von der Tür aus geradeaus ebenfalls zwei Räume:

- linker Raum; Verwendungszweck war der Quelle nicht bekannt

- rechter Raum, ebenfalls ein Akku-Raum. Die Lage der Akku-Räume kann man von außen an den schachtartigen Anbauten mit Entlüftungsventilatoren erkennen.

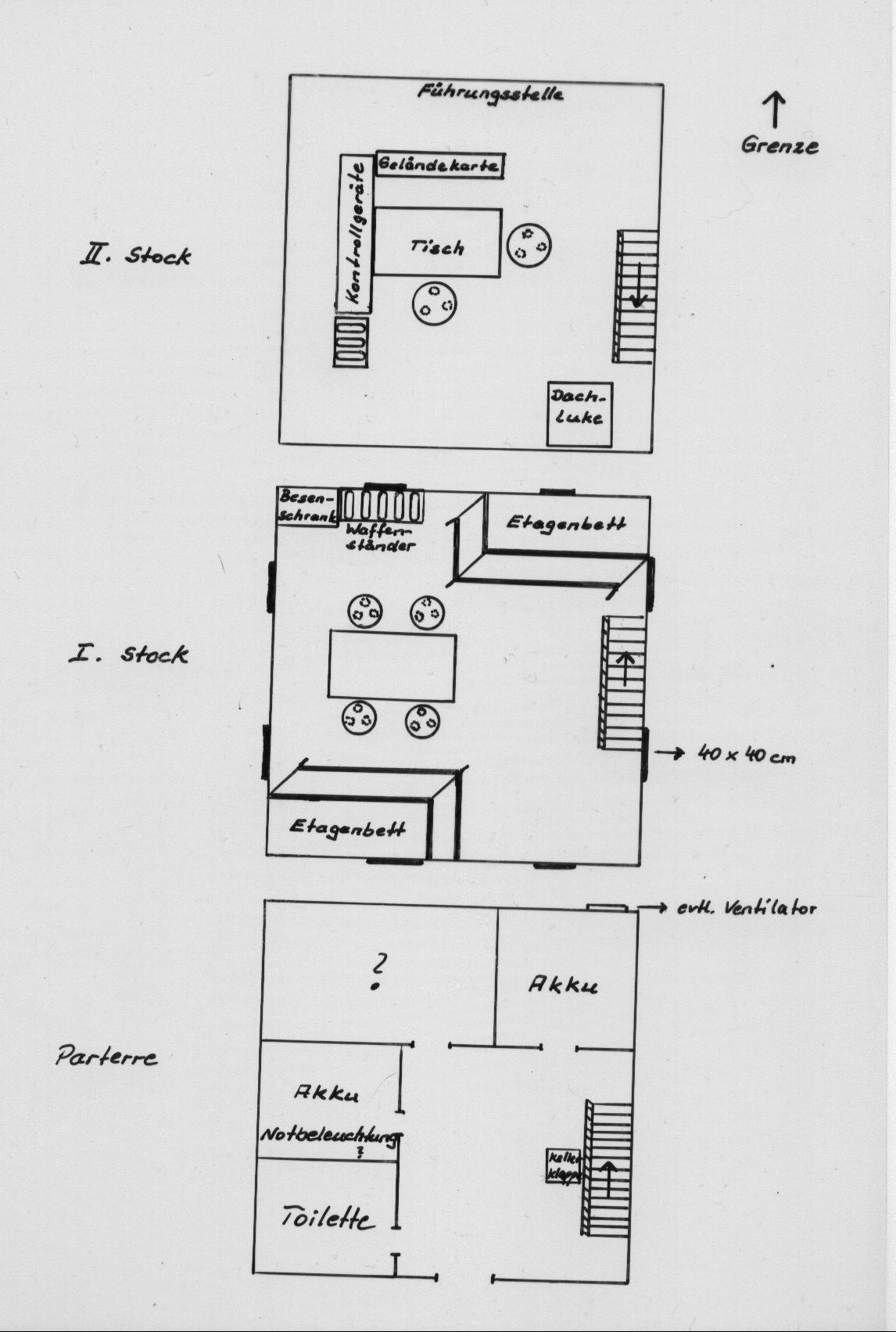

(Skizze angefertigt für Unterrichtszwecke von Klaus-Dieter Nickel anhand der Aufzeichungen und Beschreibungen des Flüchtlings.)



I. Stock

Der I. Stock ist ein einziger großer Raum für die Alarmgruppe. Man erreicht ihn über

eine steile Treppe rechts hinter der Eingangstür, vom Parterre aus.

Die Ausstattung ist für vier Mann vorgesehen.

Genau der Treppe gegenüber ist ein schmales Doppelstockbett, links davon ein

Waffenständer und in der Ecke ein Besenschrank.

In der Raummitte befindet sich ein Tisch mit vier Hockern.

Ein zweites Doppelstockbett ist dem ersten schräg gegenüber an der

Treppenaufgangsseite.

Etwa in 80cm Höhe befinden sich an jeder Turmseite zwei Fenster, Ausmaß

ca. 40x40cm. Von innen sind „Eisenklappen“ zum lichtdichten Abschluss vorhanden.

Die Soldaten dichten die Klappen normalerweise mit Decken oder „Sachen“ durch einklemmen ab, weil es sonst durchzieht.

Man könnte auch durch die geöffneten Fenster schießen; sie sind aber dafür in

ungünstiger Höhe angebracht. Am Tage reicht der Lichteintritt durch die  Glasfenster für den Raum als Lichtquelle aus; ebenfalls zur Belüftung.

Eine elektrische Heizung ist vorhanden; Einzelheiten dazu waren der Quelle nicht

bekannt.

Beleuchtung des Raumes mit Neonlampen an der Decke; separat dazu Deckenleuchten für Notstrombetrieb.

In etwa 1,80m Höhe ist an jeder Turmseite ein weiteres Fenster gleicher Art wie die unteren.

Eine Treppe gleicher Bauart wie im Parterre liegt genau darüber und führt zum 2. Stock, der eigentlichen Führungsstelle.

II. Stock

Auf jeder Turmseite viergeteilte Fenster. In der Turmmitte ein schmaler Tisch und in Blickrichtung zur Grenze eine Schräggestellte Platte für die Grenzkarten.

Links davon angebaut eine Platte mit eingebauten bzw. aufgeschraubten Kontrollgeräten (Sprechanlage zur unteren Eingangstür, Sprechanlage zu den Postengebieten und zum Objekt (Kompanie) über das Grenzmeldenetz (GMN); Bedienungselemente und Funkgeräte) dazu eine Waffenhalterung (Ständer).

Elektrische Deckenbeleuchtung durch Neonlampen und separat dazu Lampen für die Notbeleuchtung. Der Schalter dazu befindet sich am Treppenaufgang.

Manche Türme dieser Bauart haben verspiegelte Fenstergläser, sie erschweren den Einblick von außen, behindern jedoch nicht den Ausblick von innen aus.

Schwere, dichte Vorhänge aus gummiertem Kunststoff gewährleisten einen lichtdichten Abschluss.

Die elektrische Heizung funktioniert über das Leistungsnetz, kann aber auch über Notstrom aus dem Aggregat betrieben werden.



Der Dachscheinwerfer kann von der Führungsstelle aus bedienst und verstellt werden.



Dachbereich

Das Dach des BTv 4x4 erreicht man über eine Leiter und die Ausstiegsluke.

Es gibt auf dem dach ein Sicherungsgeländer, die Antennen und einen Suchscheinwerfer.

Jeder Turm hat einen Blitzableiter und Dachrinnen.
